Cube Farm — модульная система выращивания растений

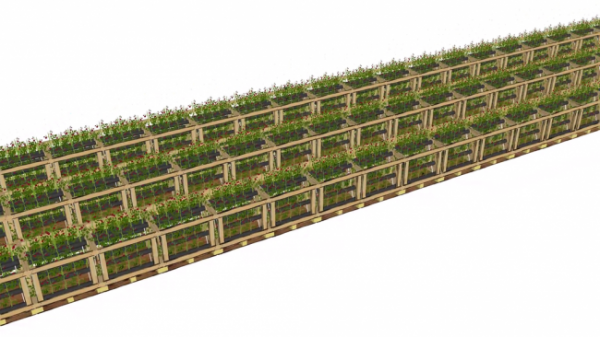

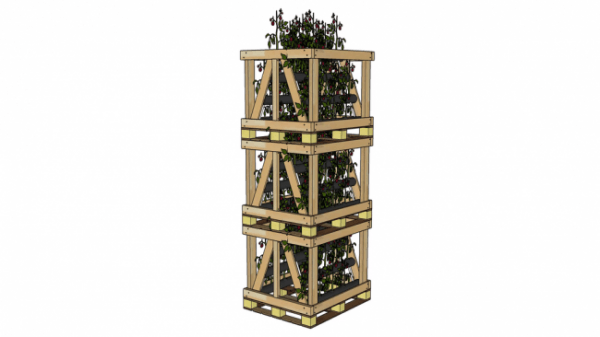

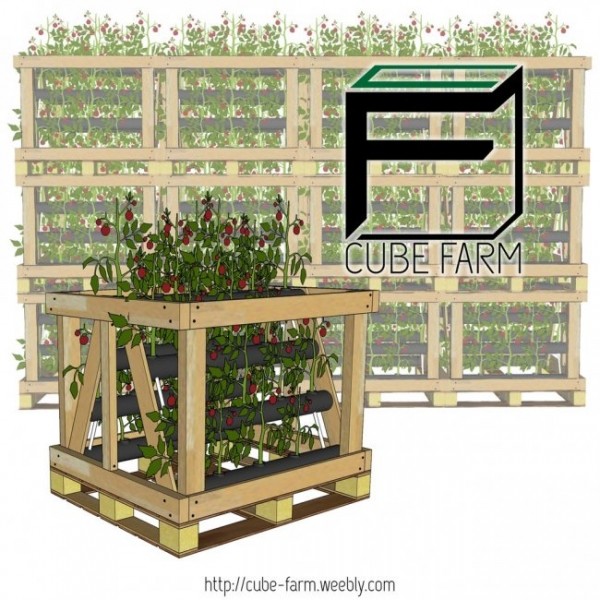

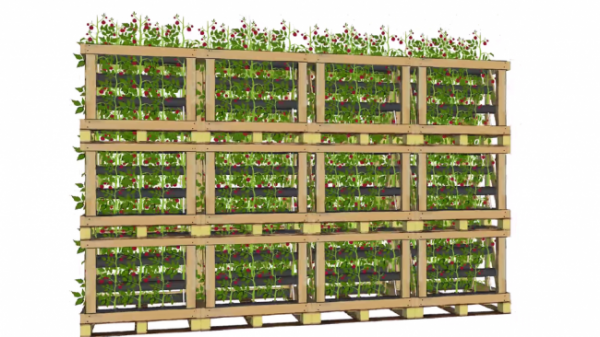

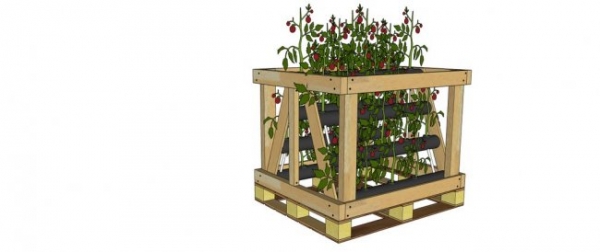

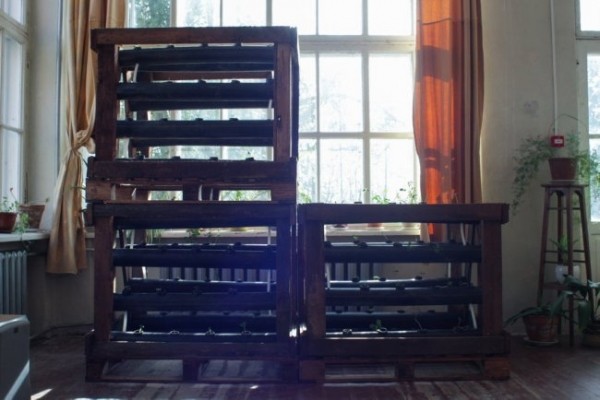

CubeFarm — это открытая, мобильная и масштабируемая система земледелия, разработанная для эффективного использования пространства и минимизации отходов. Конструкция состоит из съемных кубических блоков, которые можно устанавливать в ряд или ставить друг на друга до трёх уровней. Система использует переработанные материалы, такие как поддоны, деревянные обрезки и ПВХ-трубы, что делает её экологичной. В этой статье вы найдете подробное руководство по созданию собственной фермы CubeFarm: от сборки каркаса и монтажа гидропоники до устройства освещения, питания и компостирования.

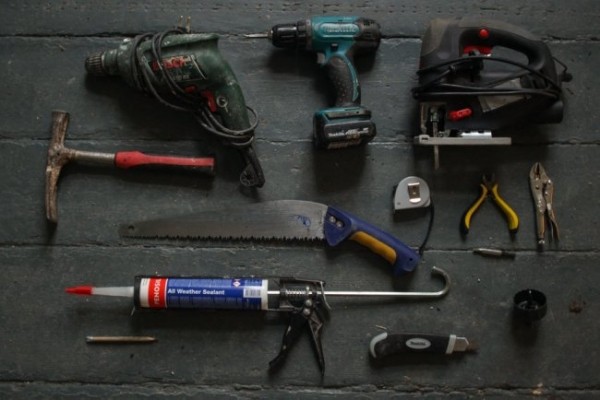

Необходимые инструменты и материалы:
— Рулетка;
— Ножовка по металлу и дереву;
— Шуруповерт;
— Дрель;
— Электролобзик;
— Зажимы;
— Молоток;
— Клеевой пистолет;
— Паяльник и принадлежности;
— 1 транспортировочный поддон (100 см × 120 см);
— Доски
4 шт — 86 см × 5 см × 10 см
4 шт — 100 см × 5 см × 10 см
4 шт — 110 см × 2 см × 10 см
4 шт — угловые опоры: 91,5 см × 2 см × 10 см, угол 22,5°
2 шт — 62 см × 4 см × 6 см
16 шт деревянных дисков диаметром 9,5 см, толщиной 2 см;
— ПВХ-трубы
8 шт — длина 106 см, диаметр 10 см
32 шт — 10 см в длину, 5 см в диаметре
6 шт — 20 см в длину, 1,5 см в диаметре;
— 36 красных светодиодов (по 3 на каждую из 12 ламп);
— 12 синих светодиодов (по одному на лампу);
— Печатная плата;
— Медные провода;
— Красный и чёрный кабель;
— Силиконовый герметик;
— Двигатель постоянного тока;
— Шурупы для дерева (4×60 мм — 100 шт);
— Шурупы для дерева (4×20 мм — 32 шт).

Первый этап: подготовка компонентов

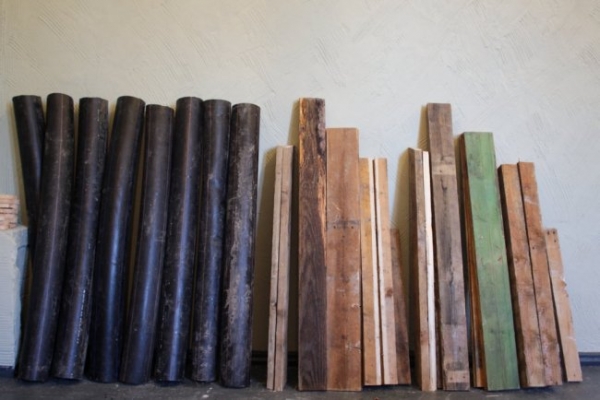

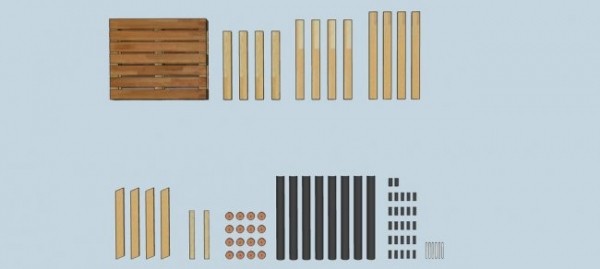

Для начала нужно обрезать все деревянные элементы и ПВХ-трубы по заданным размерам. После этого сборка одного куба займёт немного времени, а при повторении процесса можно собрать целую ферму из нескольких блоков.

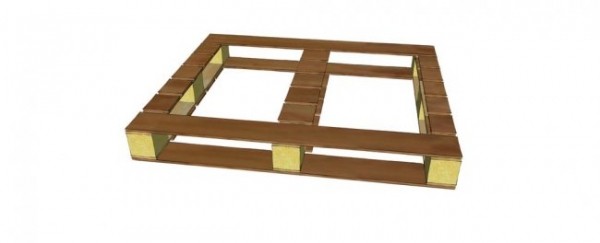

С поддона аккуратно снимите доски, оставив неповреждёнными борта и центральную часть.

Второй этап: сборка каркаса

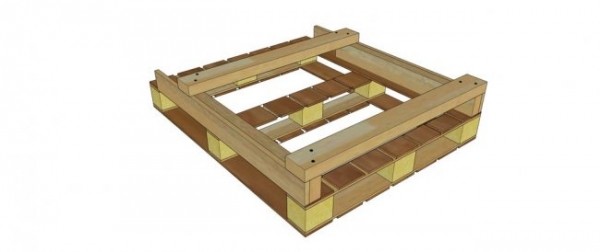

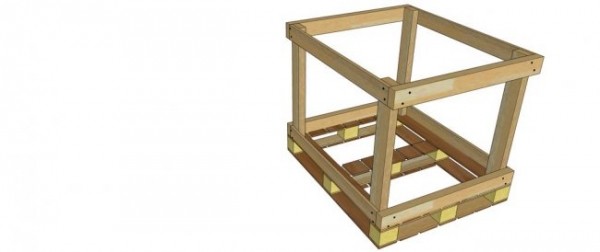

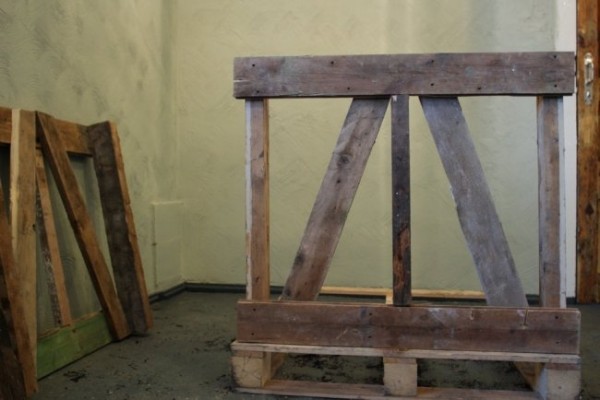

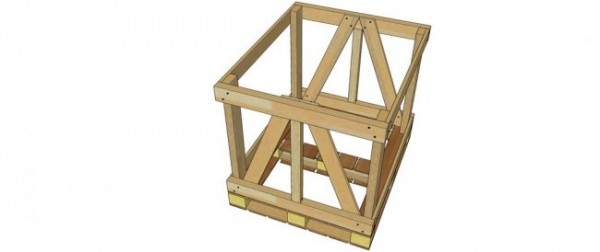

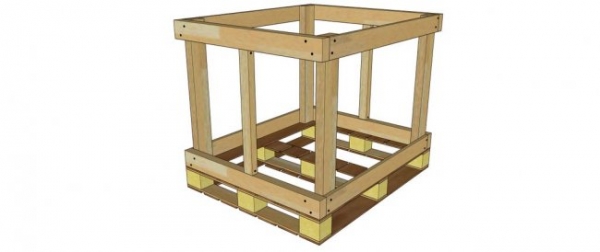

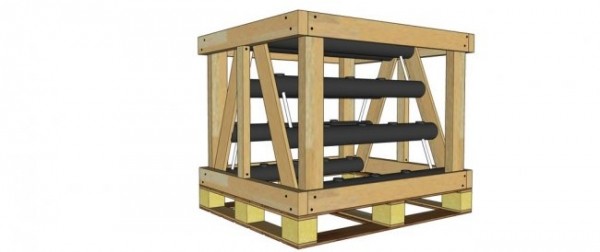

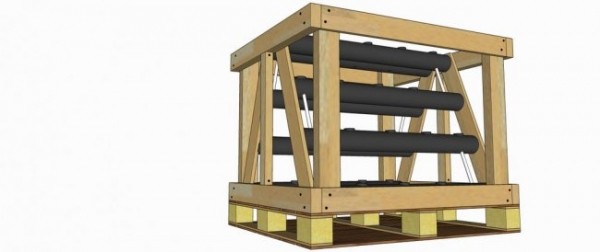

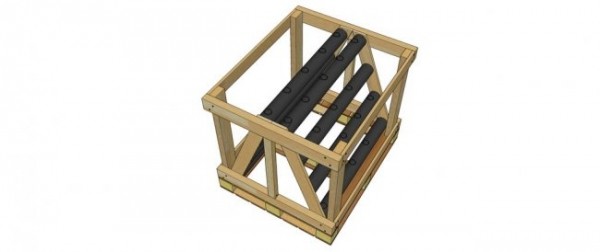

Начните с крепления двух досок на поддоне. К ним прикрепите четыре вертикальные стойки. Вверху они соединяются по периметру общей планкой. Затем установите одну вертикальную и две диагональные распорки на противоположных сторонах для устойчивости.

Третий этап: гидропоника

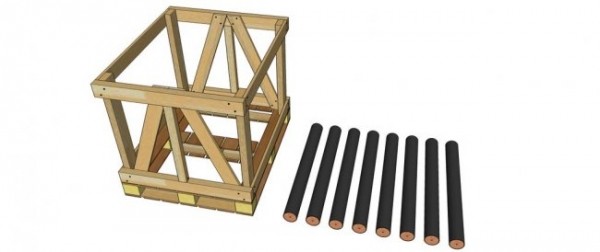

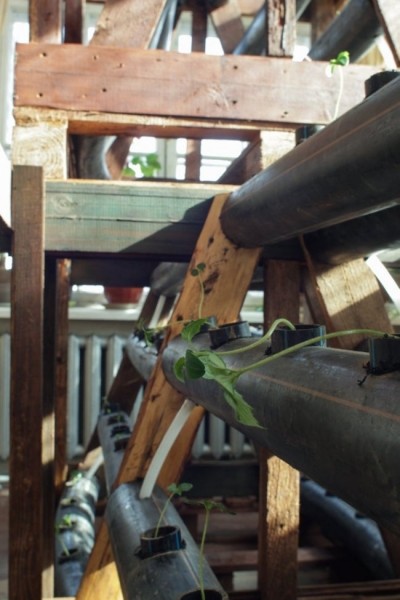

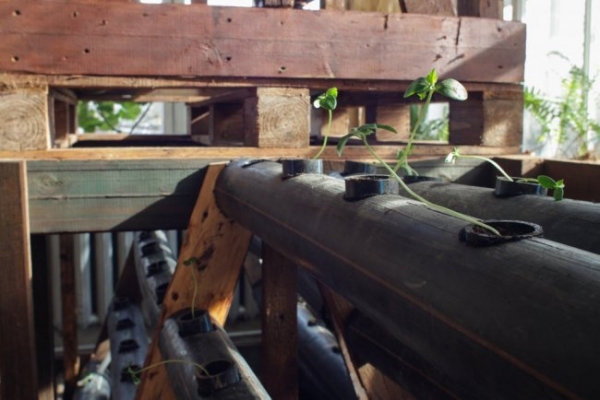

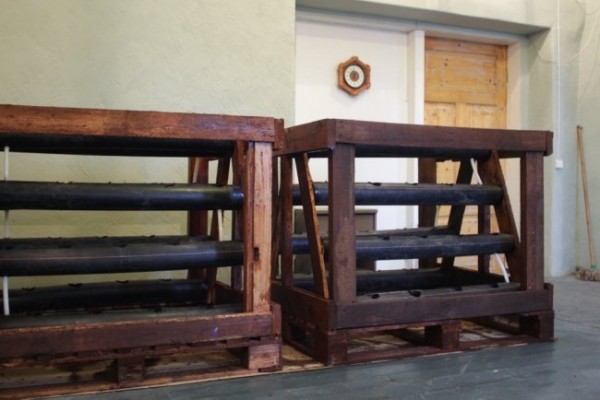

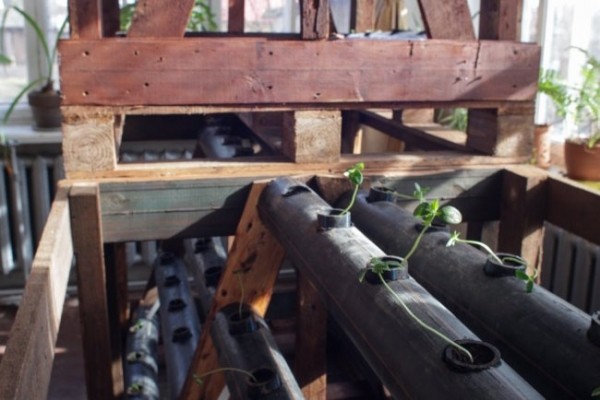

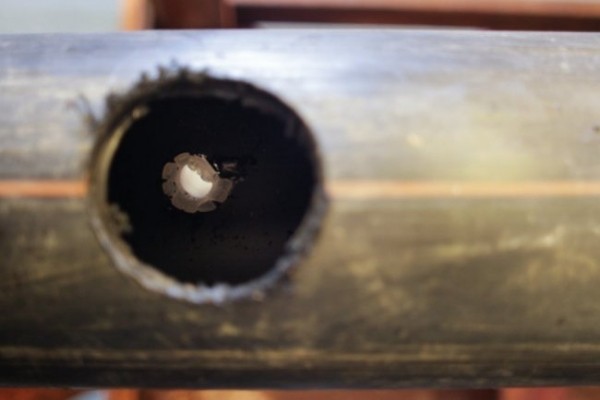

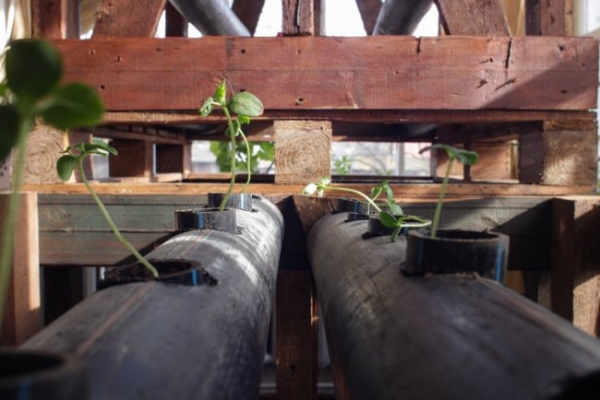

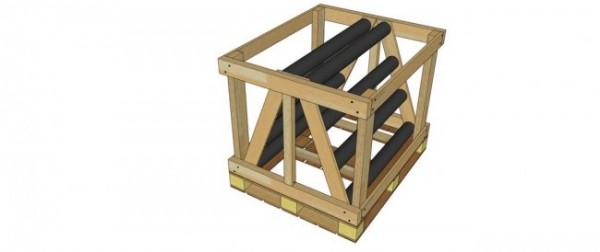

Заглушите концы ПВХ-труб с помощью деревянных пробок. Перед установкой нанесите герметик на стыки. Закрепите заглушки шурупами. В каждый куб вставляются восемь труб — по четыре с каждой стороны. Трубы размещаются под углом, с интервалом около 15 см друг от друга. На верхнем конце каждой трубы просверлите пять отверстий для корневой системы растений. Все элементы соединяются между собой системой циркуляции питательного раствора.

Нижняя часть куба оснащается насосом, который перекачивает жидкость из нижних труб в верхние.

Четвёртый этап: приготовление питательного раствора
Для создания компостной смеси используйте хорошо перегнивший органический материал, исключив животный навоз. Смешайте 1 часть компоста с 4 частями дехлорированной или дождевой воды. По желанию добавьте сладкие примеси — патоку, кленовый или тростниковый сироп, фруктовый сок — для стимулирования микрофлоры.

Раствор необходимо насыщать кислородом с помощью аквариумного компрессора в течение 1–3 дней в тёмном месте. После завершения процесса процедите жидкость и используйте по назначению.

Пятый этап: освещение
Соберите фитолампы согласно приведённой схеме. На каждый куб требуется четыре источника света.

Шестой этап: электропитание

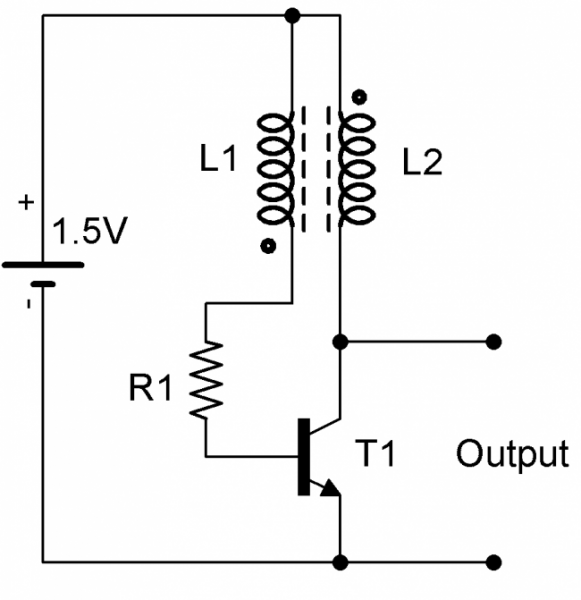

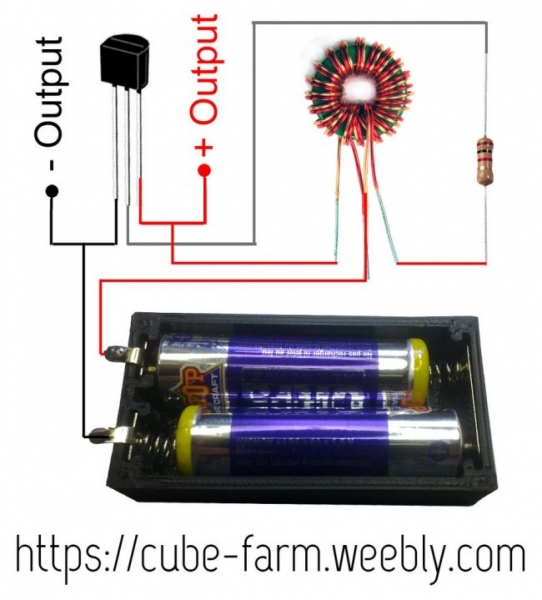

Лампы подключаются к USB-разъёму 5 В или батарейкам на 3 В, но этого напряжения недостаточно для стабильной работы. Поэтому необходимо собрать повышающий преобразователь.

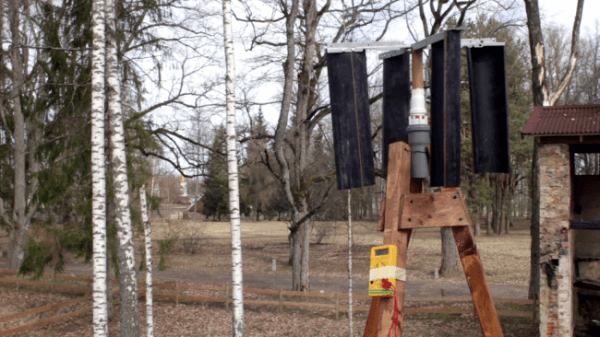

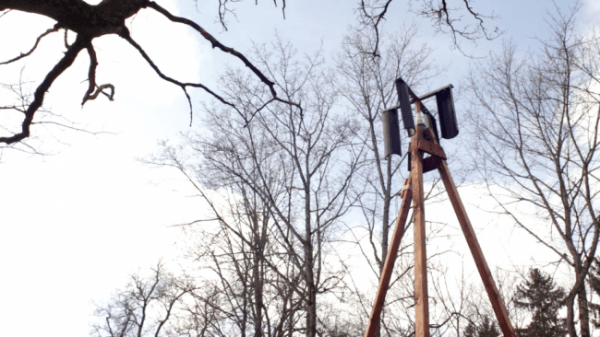

Альтернативно, можно собрать ветрогенератор для автономного питания освещения.

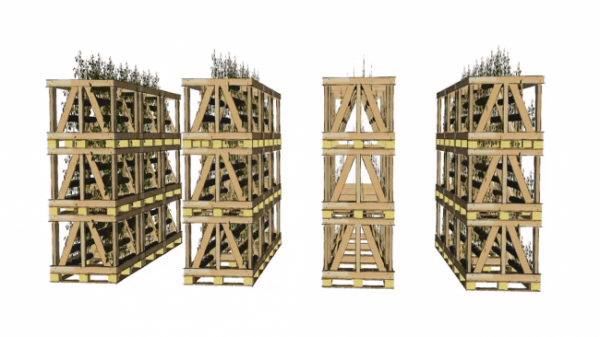

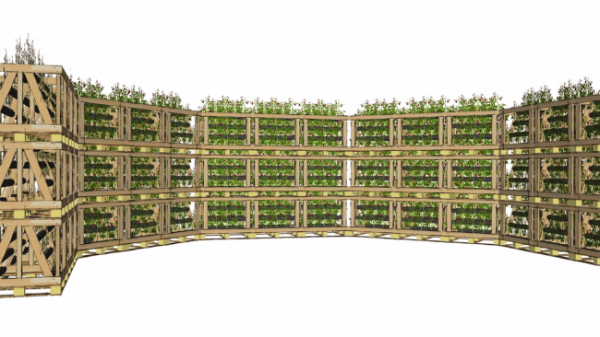

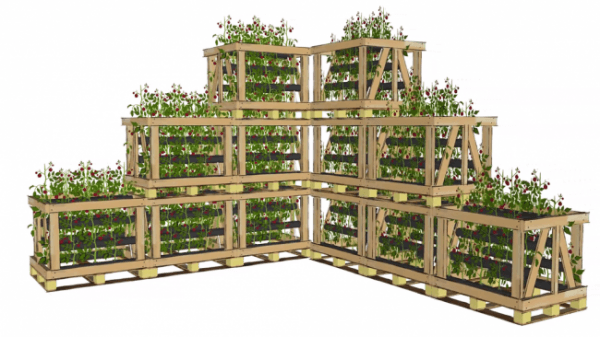

Готово. После первого куба сборка последующих идёт быстро. Можно создать бесконечное количество блоков, размещая их в разных конфигурациях. Благодаря использованию стандартных поддонов, каждый куб легко перемещается двумя людьми или погрузчиком.
